Das GFB DV+ Ventil für aktuelle VAG TFSI Modelle!

GFB’s DV+ Lösung könnte nicht einfacher sein – es wird nur das getauscht, was nicht funktioniert!

Weltweites Patent auf Design und Funktionweise

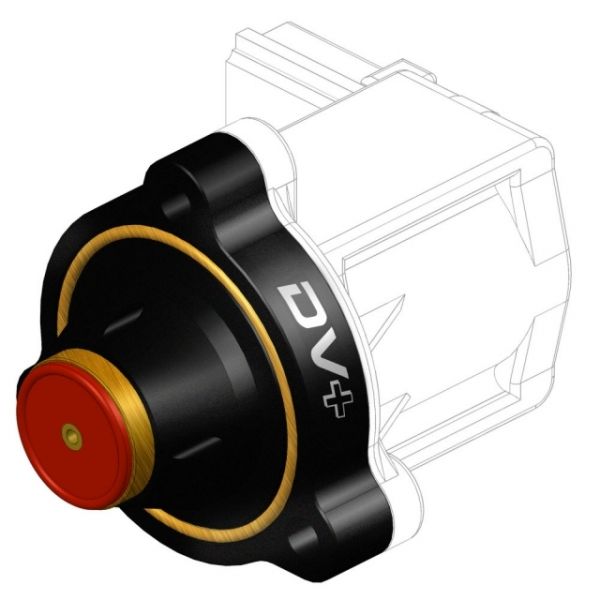

• Behält die originale Ansteuerungseinheit bei, deshalb kinderleichter Einbau

• Ersetzt die Plastikteile des originalen Ventils durch Metallteile für mehr Zuverlässigkeit und Haltbarkeit bei leistungsgesteigerten Fahrzeugen

• Durch die weiterhin elektrische Ansteuerung ist ein schnelles Ansprechverhalten auch bei hohem Ladedruck nach wie vor gewährleistet

GFB erweitert die DV+ Reihe um eine Plug 'n Play Lösung für das nur zu oft defekte oder bereits ab Werk undichte, elektrisch angesteuerte Originalventil, das von vielen europäischen Fahrzeugherstellern verwendet wird.

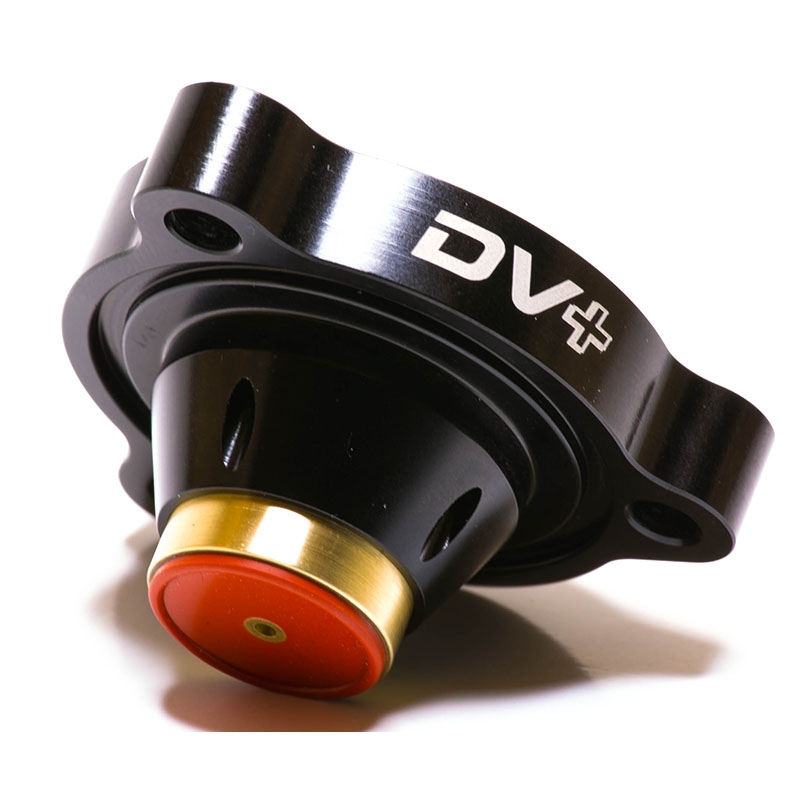

Die Ansteuerungseinheit des Originalventils funktioniert sehr gut (das Steuergerät kann es durch die elektrische Ansteuerung schneller öffnen als bei Fahrzeugen, deren Schubumluftventile noch mit Unterdruck gesteuert wurden – also warum ersetzen?), aber der fehlerhafte Teil ist der Ventilmechanismus selbst. GFB löst dieses Problem, indem mit dem DV+ nur die Teile des Ventilmechanismus selbst durch ein eloxiertes und CNC-gefrästes Aluminium-Gehäuse, in dem ein exakt gefertigter Messing-Kolben seinen Dienst verrichtet, ersetzt werden.

Das Resultat ist ein besseres Ansprechverhalten, eine schnelle Ventil-Ansteuerung und es hält jeglichem Ladedruck stand. Das Geheimnis ist hierbei, dass der Kolben nicht mithilfe der Feder abdichtet, sondern durch den anliegenden Ladedruck selbst. Durch kleine Öffnungen am Führungsgehäuse des Kolben strömt der Druck nach hinten in die Ventileinheit und drückt den Kolben durch die eigene Kraft des Ladedrucks nach unten, was den Kolben mit der gummierten Unterseite gegen den Anschlag drückt und so zur Abdichtung des Systems unter Last führt. Durch den sogenannten "Pliot" (in der Abbildung unten als "solenoid plunger" bezeichnet) wird nun die "Druckkammer" des Kolbens luftdicht verschlossen, sodass nun im inneren der Kolbenkammer auf einer größeren Fläche Druck anliegt, als von unten an der gummierten Unterseite. Sobald nun ein Lastwechsel erfolgt (z.B. beim Schaltvorgang), hebt die Ansteuerungseinheit den Pilot an und der Druck kann aus der Kolbenkammer entweichen, was dazu führt, dass der Kolben sich hebt und den überschüssigen Druck aus dem Ladeluftsystem ableitet.

Die Lösungen anderer Hersteller umfassen in der Regel eine Stilllegung des elektronisch angesteuerten Ventils und den Einbau eines durch Unterdruck gesteuerten Systems, wie dies bei Fahrzeugen älterer Baureihen der Fall war. Dafür müsseb unter Anderem lange Unterdruckschläuche verlegt werden und in die Ladedruckschläuche ein Anschluss für das Ventil eingesetzt werden. All diese zusätzlichen Teile führen zu einer Lösung mit einem schlechteren Ansprechverhalten des Ventils, ist deutlich teurer und man braucht für den Einbau wesentlich länger. Durch das schlechtere Ansprechverhalten kommt es zum Teil zum "Turbo Surge", was den Turbolader in seiner Umdrehungszahl senkt und schließlich nicht direkt nach einem Schaltvorgang wieder voller Druck anliegt, da die Räder des Turboladers erst wieder beschleunigen müssen.

GFB's DV+ hingegen spricht deutlich besser an, ist günstiger, einfacher einzubauen und verursacht kein „Surging“ oder Flattern. Darüber hinaus braucht es weder andere Federn, um auf den jeweiligen Ladedruck angepasst zu werden, noch eine regelmäßige Wartung.

Das DV+ ist passend für alle VAG Fahrzeuge mit 2,0, 2,5 und 1,8 TFSI, wie z.B.:

• Audi A3/S3/RS3 8P (2003-2013)

• Audi A4 B7 (2005-2008)

• Audi TT 8J inkl. TTS/TTRS (2006-2013)

• VW Golf 5 GTI (2003-2008)

• VW Golf 6 GTI (2008-2013)

• VW Golf 6 R (2008-2013)

• VW Golf 7 GTI (nicht R)

• VW Scirocco R Typ 13

• VW Passat B6 (2005-2011)

The DV+ story: Bessere Performance – mehr Zuverlässigkeit

Viele aktuelle europäische Fahrzeuge verwenden elektronisch gesteuerte Schubumluftventile. die durch ein Magnetventil angesteuert werden. Das ist ein gutes Konzept, da das Ventil sehr schnell ansprechen kann und es nur öffnet, wenn es auch tatsächlich notwendig ist (ECU gesteuert).

Jedoch gibt es bei dieser Funktionsweise auch einige Probleme: Es gibt typischerweise zwei Varianten von elektrisch gesteuerten Schubumluftventilen bei Fahrzeugen von VAG und anderen europäischen Herstellern - jede von diesen hat ihre Schwachstellen.

Aufgrund dieser Probleme ist es nur selbstverständlich, warum andere Hersteller annehmen, dass es die beste Lösung sei, das Originalventil stillzulegen und durch ein durch Unterdruck-gesteuertes Ventil zu ersetze. Obwohl Unterdruck-gesteuerte Ventile mehr Ladedruck standhalten, sind diese deutlich langsamer im Ansprechverhalten. Weiterhin sind solche Umbausätze aufgrund vieler Einzelteile und eines eigenständigem Ventils nicht gerade günstig – das ist mehr ein Kompromiss als eine Lösung!

GFB geht mit dem DV+ einen gänzlich anderen Weg, um eine wirkliche Lösung für bessere Performance auf den Markt zu bringen, die gleichzeitig ein günstiges Preis-Leistungsverhältnis hat.


Unterdruck-gesteuerte Ventile für TFSI-Modelle sind nur ein Kompromiss, aber keine Lösung!
